產品型號說明

①	組合式變壓器（美變）
②	設計序號
③	額定電壓
④	高壓開關設備配備主開關類別：F- 負荷開關；F·R- 負荷開關 + 熔斷器
⑤	高壓開關設備配用操動機構類別：T- 彈操機構；S- 手動機構
⑥	變壓器額定容量 (kVA)

使用條件
● 海拔高度:不超過1000m；
● 環境溫度：-35℃~+40℃；
● 相對濕度：日平均值不大于95％，月平均值不大于90％；
● 安裝場所：無火災、爆炸危險、化學腐蝕性氣體及通風良好的場所，地面傾角不大于3°；
注:訂購本產品超出上述條件規定時，請與本公司協商。

技術參數

序號	名稱	單位	參數
1	額定電壓	kV	10/4( 高壓 / 低壓 )
2	最高工作電壓	kV	12( 高壓側 )
3	額定頻率	Hz	50
4	額定容量	kVA	50-1600
5	1 分鐘工頻耐壓	kV	35
6	雷電沖擊電壓	kV	75
7	冷卻方式		油浸自冷
8	高壓后備熔斷器開斷電流	kA	50
9	插入式熔斷器開斷電流	kA	25
10	環境溫度	℃	-35~+40
11	線圈允許溫升	℃	65
12	無載調壓		±5%±2x2.5%
13	噪聲等級	db	50
14	防護等級		IP43

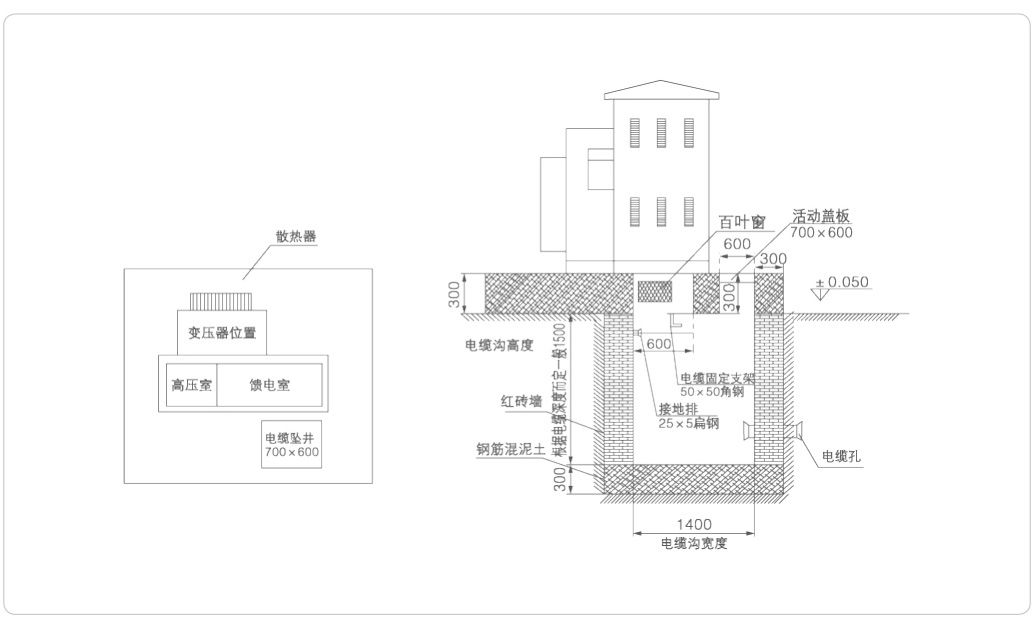

安裝尺寸圖

訂貨須知
產品運行場所及特殊性要求：
1.提供產品訂貨圖樣，訂貨圖中應有接線圖，并應注明變壓器容量，主要元件型號規格，配電分支回路及容量；
2.需配置電能計量和無功自動補償裝置時，應提供計量電度表及互感器配置要求，注明補償電容器容量；
3.注明產品表面處理的要求；

4.組合式變壓器定貨時請注明終端型或環網型。
