產品概述：

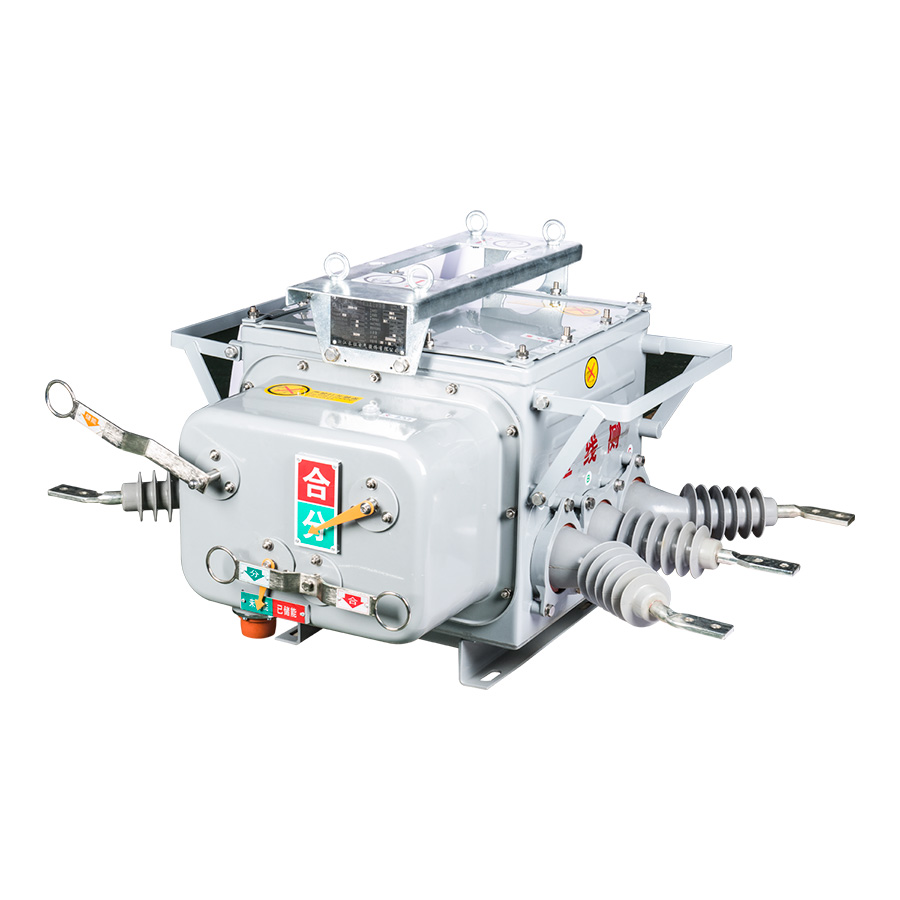

ZW20-12系列戶外高壓交流真空斷路器為額定電壓12kV、三相交流50Hz的戶外高壓開關設備。主要用于開斷、關合電力系統的負載電流、過載電流及短路電流。適用于變電站、工礦企業及城鄉配電網作保護和控制，特別適用于操作頻繁的場所和城網自動化配電網絡。本產品與控制器配套，能滿足配電自動化系統要求，并能可靠而有效地完成傳統的重合器功能。它采用成熟的箱式密封結構，內部充以SF6氣體，具有良好的密封性能，使之不受外界環境影響，是一種免維護產品。其彈簧操動機構采用直動鏈條主傳動和多級脫扣系統，動作可靠性高，是柱上斷路器的佳品。產品型號是說明
| ① | 戶外高壓交流真空斷路器 |
| ② | 設計序號 |
| ③ | 額定電壓 (kV) |
| ④ | 彈簧操動機構 |
| ⑤ | 額定電流 (A) |
| ⑥ | 額定短路開斷電流 (kA) |
使用環境條件
● 周?chē)諝鉁囟? -30℃~+40℃；
● 海拔高度: 不超過2000m；
● 周?chē)諝饪梢允艿綁m埃、煙、腐蝕性氣體、蒸汽或鹽霧的污染；
● 風速不超過34m/s(相當于圓柱表面上的700Pa)；
● 無經常性的劇烈震動；
● 污穢等級:Ⅲ級。

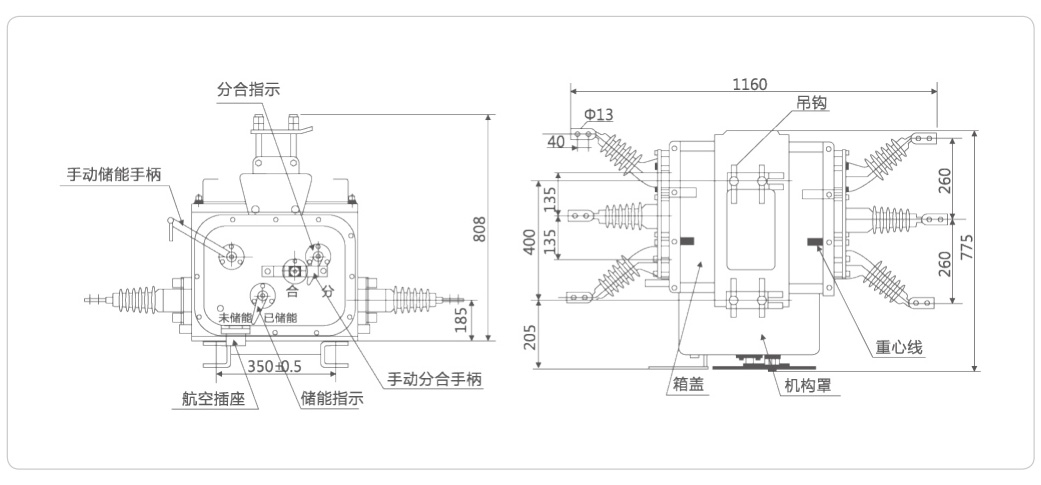

外形及安裝尺寸圖
