產品型號說明
| ① |
環網型 |
| ② |
箱式結構 |
| ③ |
固定式 |
| ④ |
戶內型 |
| ⑤ |
設計序號 |
| ⑥ |
額定電壓 kV |
| ⑦ |
額定電流 A |
| ⑧ |
Ⅰ：FLN36-12 負荷開關 Ⅱ：FLN48-12 負荷開關 |
使用條件
● 海拔高度：≤1000m（如有特殊要求可在訂貨時注明，目前有6組在5200m海拔運行）；
● 環境溫度：-35℃+45℃,最大日平均溫差≤25℃；
● 相對濕度:日平均不超過95%，月平均相對濕度不超過90%；
● 防震：8度；
● 劇烈震動和沖擊以及沒有火災、化學腐蝕、爆炸危險場所；
注:訂購本產品超出上述條件規定時，請與本公司協商。
執行標準
● GB 3906-2006《3.6 kV~40.5 kV交流金屬封閉開關設備和控制設備》；
● IEC 60298-1990《額定電壓1kV以上至52kV及以下交流金屬封閉開關設備和控制設備》；
● GB/T 11022-2011《高壓開關設備和控制設備標準的共用技術要求》。
產品特點
● SF6環網柜易組合擴展，體積小，安全可靠；
● 應用SF6氣體作絕緣和滅弧介質，恒定磁場旋弧滅弧方式使其滅弧能力不受電弧電流大小影響，開斷性能好，過電壓小，電氣壽命長，滅弧室免維護；
● 可具有三工位，多功能，可設有小型化壓力表；
● 操作簡單，可靠性高的操作機構和閉鎖；
● 通過了SF6氣體零表壓的額定開斷試驗，功能裕度大，可能性極高；
● 接地開關具有符合國標的短路開合能力；
● 柜體用進口敷鋁鋅板沖壓成形，采用拼裝式結構，堅固耐變形。

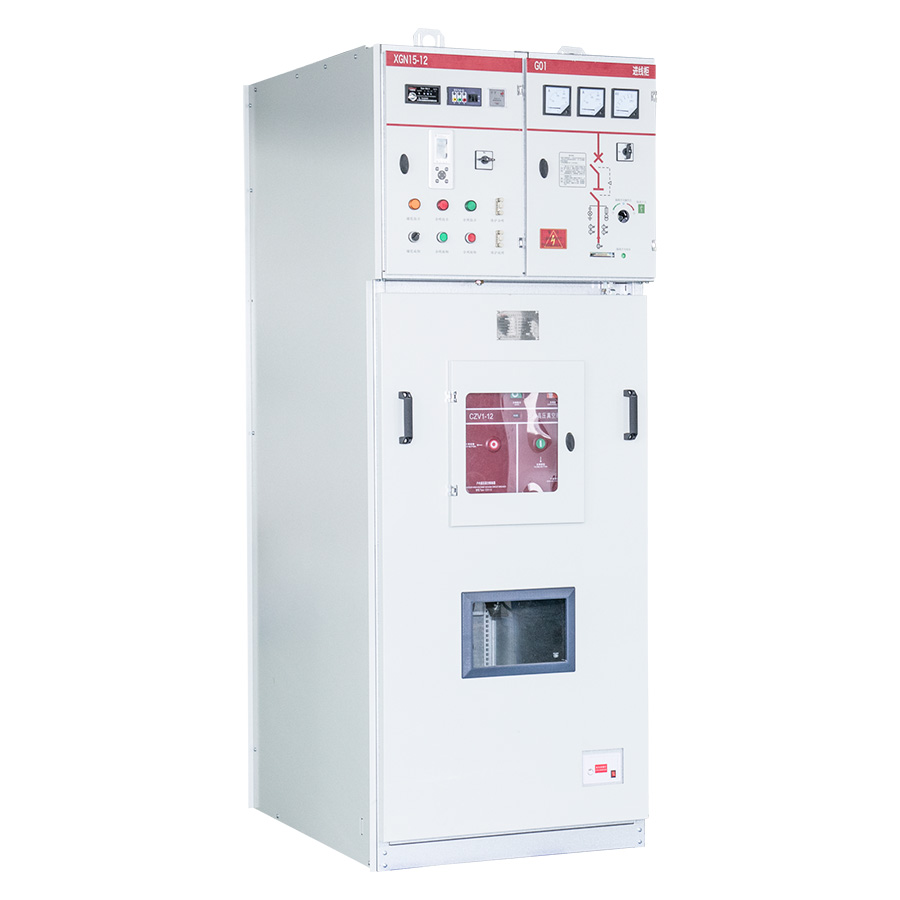

產品結構
● 總體結構
環網柜由母線室、負荷開關（或斷路器室）、電纜室、操動機械、聯鎖機構和低壓控制室以及測量或計量回路等部分組成，各隔室用鋼板分割，可避免故障影響到鄰室。
● 母線室
母線室布置在柜體的上部，在母線室中主母線連接在一起，貫穿整排開關柜。母線呈水平布置，可方便擴展。
● 主開關室
負荷開關室:開關室內裝有一臺負荷開關，負荷開關的外殼為環氧樹脂澆注而成，內充SF6氣體作滅弧和絕緣介質，在操作軸引出端設有兩個透明的熱壓成型的塑料端蓋，透過它可以觀察觸頭狀態。開光室內可根據客戶要求裝設SF6氣體密度表或帶報警觸點的氣體密度器。斷路器室：斷路器室位于柜體中部，可根據客戶需要裝配專用的真空斷路器或SF6斷路器，其開斷容量可以滿足正常投切和分支網絡的操作
以及特殊情況下開斷短路電流等，真空斷路器特別適用于頻繁操作網絡系統。斷路器配有彈簧操動機構，具有重合閘功能，并且動作可靠、壽命長。
● 電纜室
電纜室主要用于電纜的連接，使單芯或三芯的電纜可以采用簡單的非屏蔽電纜頭進行連接，同時充裕的空間還可以容納避雷器、電流互感器、下接地開關的元件。按標準設計，柜門有觀察窗戶和安全聯鎖裝置，電纜室底板配密封蓋和帶支架的大小相宜的電纜夾。電纜室底板的門前框可以拆下，方便電纜安裝。
● 操動機構、聯鎖機構和低壓控制室
帶聯鎖的低壓室同時起到控制屏的作用。低壓室內裝有帶位置指示器的彈簧操動機構和機械聯鎖裝置，也可以裝設輔助觸點、跳閘線圈、緊急跳閘機構、電容式帶電顯示裝置、鑰匙鎖和電動操作裝置，同時低壓室空間還可以供裝設控制回路、記錄儀表和保護繼電器，750mm寬柜設有兩個相同的低壓室，可以裝更多附件。
技術參數
| 序號 |
名稱 |
單位 |
數值 |
| 1 |
額定電壓 |
kV |
12 |
| 2 |
額定頻率 |
Hz |
50 |
| 3 |
主母線額定電流／熔斷器最大額定電流 |
A |
630,125 |
| 4 |
主回路、接地回路額定短時耐受電流 |
kA/S |
20,3 |
| 5 |
主回路、接地回路額定峰值耐受電流 |
kA |
50 |
| 6 |
主回路、接地回路額定短路關合電流 |
kA |
50 |
| 7 |
負荷開關滿容量開斷數 |
次 |
100 |
| 8 |
熔斷器開斷電流 |
kA |
31.5,40 |
| 9 |
額定閉環開斷電流 |
A |
630 |
| 10 |
額定轉移電流 |
A |
1600 |
| 11 |
機械壽命 |
次 |
2000 |
| 12 |
1min 工頻耐壓（峰值）相對、對地／隔離斷口 |
kV |
42,85 |
| 13 |
雷電沖擊耐受電壓（峰值）相間、對地／隔離斷口 |
kV |
75,85 |
| 14 |
二次回路 1min 工頻耐壓 |
kV |
2 |
| 15 |
防護等級 |
|
IP3X |

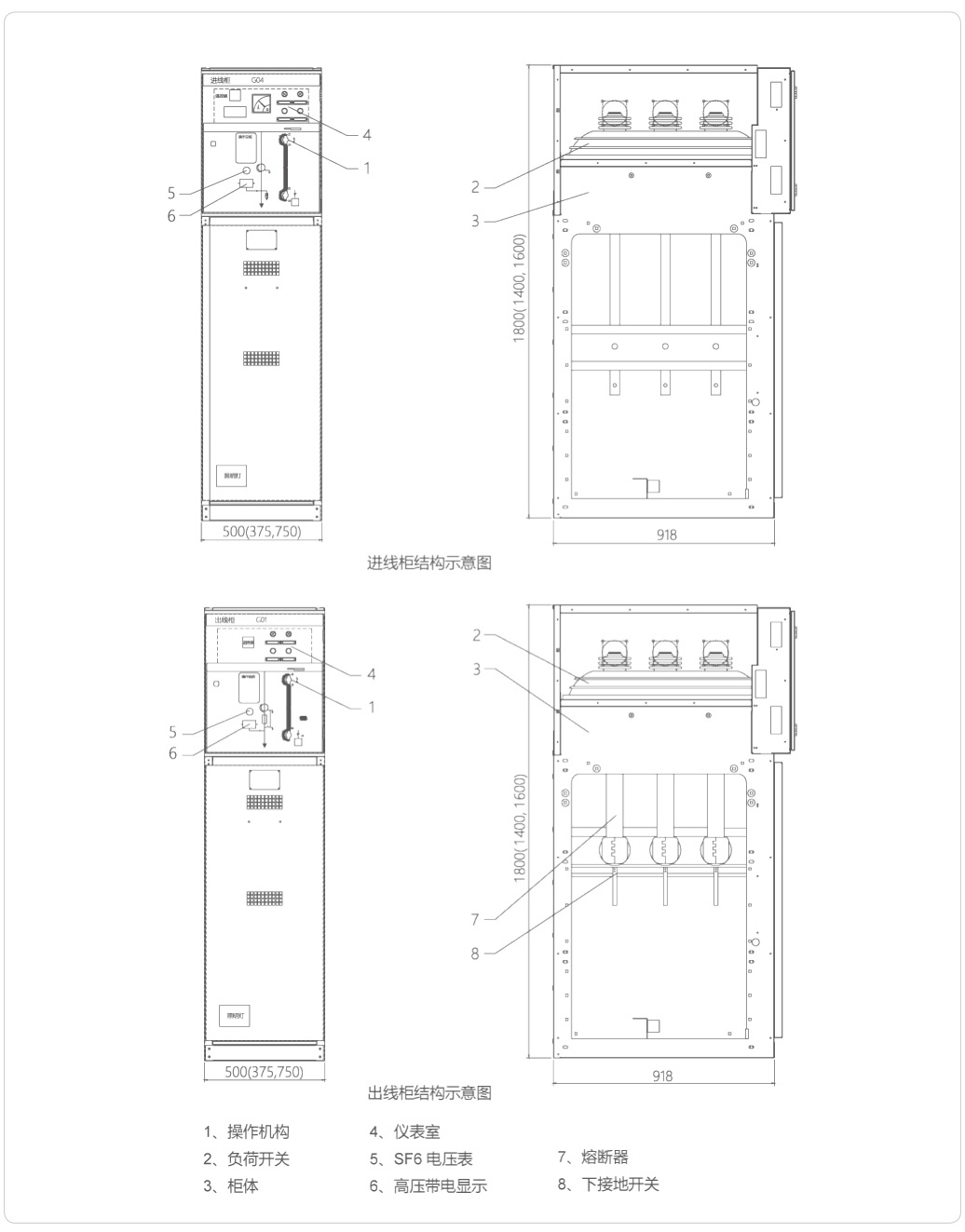

結構簡圖
